答：一、從具備的功能上來講
一個合格的監控系統必須應能達到以下幾點功能要求：
1、必須形成至少涵蓋本地網絡規模的多級監控網，具備較強的擴容能力；
2、必須達到實時監控的響應時間，并實現系統性能與系統規模的無關性；
3、監控的軟硬件體系必須穩定可靠；
4、必須能將各種不同類型的傳統設備和智能型設備完整的接入監控系統；
5、系統硬件具備升級兼容性；系統軟件具備在線擴容、設置更新的能力；可以靈活的擴展圖像監控的功能，并實現告警聯動。
二、監控系統組網結構

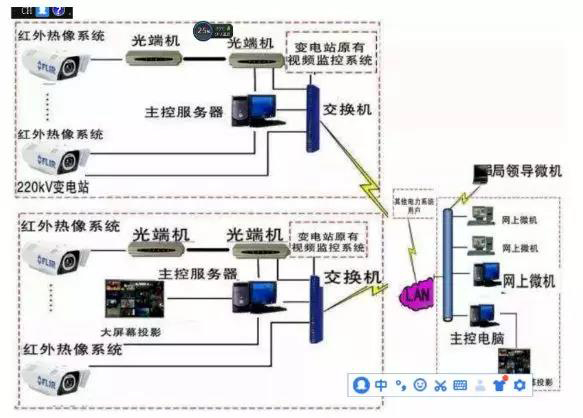

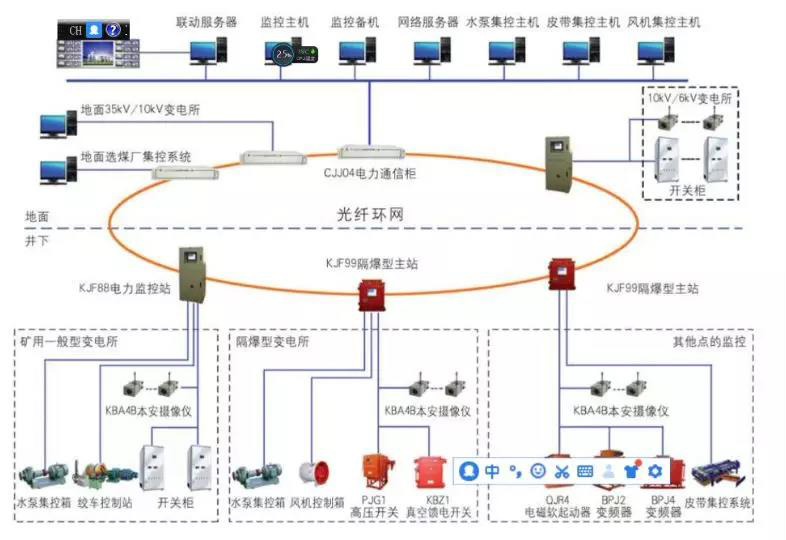

從結構來看，監控系統屬廣域網范疇，規模大、數據量多，其組網結構與一般的小規模普通局域網類設計出發點完全不同。其合理的架構就是分布式廣域網結構，結合通信行業階層試管理體制的模式，動力環境集中監控系統在網絡架構上應該采用樹型階層分布式網絡架構，組建一個樹型階層式的類Intranet廣域網監控系統，簡單示意如下：
動力環境集中監控系統要實現樹型階層分布式網絡架構，其主要數據處理層應該是分布在監控中心，由該層的處理總機構成整個監控廣域網的分布式計算機系統。主監控中心主要負責動態路由的建立，統一邏輯數據庫與物力分布數據庫的對應，以及應用層人機界面的接入。其優點也是顯而易見的：
(1)系統具有良好的實時性，便于集中控制；
(2)網絡結構層次簡單，所有短劇數據直達本地網監控中心，簡化了通信環節，提高了系統的可靠性；
(3)只有一個集中監控中心，避免了由于多級監控中心同時操作同一個監控對象而引起的混亂；
(4)削減了監控站的建設開銷，減少了傳輸設備的投資，在提高系統性能的基礎上，減低了系統價格；
(5)擁有很好的擴容性，結合分布式結構的并發特性，整個系統可在保證性能的前提下擴容到很大的規模。
三、監控信息的傳輸方式
在動力環境集中監控系統中，傳輸方式是一個可以獨立于系統其他技術的技術。由于監控廠商本身不提供傳輸條件，因此監控數據的傳輸必須依賴于我們電力通信網已有的傳輸條件，也就是說要采用E1接入設備的2M組網方式。采用這種組網架構時，各基站通過E1/2Mbit/s線路中時隙傳輸，各個局站間通過完整E1/2Mbit/s線路將監控數據介入?yún)^(qū)域監控中心。通過完整的E1/2Mbit/s線路還可實現動力與影像信息的傳輸。因為實時圖像對于帶寬的要求比較高，模擬圖像數字化之后大約有100M，經壓縮后可達到384K-2M之間。采用2M組網圖像效果比較好，傳輸可靠。
